１）グラフィックボード |
家には前から、ＡＴＩ製の２画面用のビデオカードを持っていましたが、１７インチのＣＲＴディスプレイを並べられる大きくて頑丈な机はなかったのでデュアル・ディスプレー環境は、すっかり忘れていました。まずは、実現の第一歩は、安価な2画面用のビデオカード購入でしょう。
 |
|
ディスプレイを二つつなげるビデオカードを探すことにしました。店を何軒か回っているうちに、どのようなものを買うのか固まってきました。これに相当するものを秋葉原 ＴＵＫＵＭＯ DOS/Vパソコン館で見つけました。POWERCOLOR社の AS-X700LE 256MBDDR DualDVI TV PCI-Exです。
- 出力端子は、ノイズの影響を受けにくいデジタル入力端子(DVI-D)、高解像度対応のデュアルリンクであること。(DVI端子２基)
- BUSスロッは、データ転送レートはx16で片方向4GB/sの高速で速く複雑なグラフィックにも追従し、AGPに代わるビデオカード用インターフェースＰＣＩ Ｅｘｐｒｅｓｓ。
- コストパフォーマンスな予算２万円未満。
17,000円弱でグラフィックチップもコアクロック ４００ＭＨｚ メモリークロック７００ＭＨｚ を誇るグラフックスチップＡＴＩ社のRADEON
X700(LE)搭載とすばらしく、メモリも大量256MBDDRと、うれしいかぎり。高速GPUの発熱には、高い冷却性能を保証するヒートパイプで外部ヒートシンクに接続されているのは魅力です。
|
パソコン専門の販売店で販売されている製品は、 カノープス Matrox 玄人志向 ＡＯｐｅｎ ATI などの製品が多いようです。いずれの会社のグラフィックボードもマザーボードとは相性があるので、よく調べてから購入してください。購入したショップと相性保障契約をしないと返品不可です。
|
２）マザーボード |
 相性保障契約をしなかったのと、マザーボードとの相性が合いませんでした。すべてを模索しながら行ったため、デュアル・ディスプレー環境に中々近づけないという非常に困難があり、一時はあきらめかけました。これがこのページを『挑戦』と名をつけた所以です。秋葉原、日本橋でバルク製品を割安購入できたり、オンラインショッピングのほうが安く買える場合が多いのですが、皆さんは、無難に相談して購入できるショップにで購入するのが、よいでしょう。わたしはPOWERCOLOR社のグラフィックボードの性能にほれ込んだので取り替えを避けたかったのと、グラフィックボードとマザーボードの価格比較で、結局、マザーボードの方を買い換えることにしました。
 |
|
次の最低条件に探したところ、ヨドバシカメラでつぎのマザーボードを見つけました。
MSI --（ MICRO-STAR INT'L CO.,LTD.社）の製品で915G Combo-FRを９，８００円で早速、購入しました。
- LGA775ソケット
- PCI Express x16
- DDR2 533/400MHzメモリー
- Serial ATA
- 予算1万円前後
オンボードで
Audio LAN   とすぐれもの。
恐れていた相性もぴったり。
|
|
３）液晶ディスプレイー |
最初は、変換アダプターを使ってＣＲＴを接続したのですがまったくＶＧＡモード以外では、動作しませんでした。早急に、液晶ディスプレイを買い求めることとなりました。
町の量販店を見ても値段はどれもとにかく高い。安いのは、アナログ仕様の液晶ばかり。インターネット上に情報はないかと、ヤフーで検索してホームページ DependSpace[液晶モニター（予算別購入ガイド）] をみつけました。どうやら、VA方式の液晶パネルはすぐれもののようである。そこでもう一度、前述の雑誌を読み返してみると、ＴＮ方式、ＶＡ方式、ＩＰＳ方式がありました。
良いものをみたらきりがないのですが、ベンキュージャパンの１７インチのモニターなら一台３万円前後で買えるようです。（2006.2.14現在）
 |
 |
毎日、使うものなので目に優しいものを購入するものなので、いろいろの会社の製品を物色しましたが、次の二機種が残りました。
- DELL 24インチワイド液晶『UltraSharp 2405FPW HAS』 最大解像度：1920x1200(WUXGA) 入力端子： DVI-D、ミニD-sub15-ピン、コンポジット、Sビデオ、コンポーネント、9メディア対応カードリーダ →商品紹介ページ
IOの画像をクリックすると、LCD-AD202GでみたＹＡＨＯＯ秩父市の航空写真を体感できます.。中央部は武甲山。
さすが２０インチはすごいです。見やすい。 |
|
|
|
 |
|
大変に迷ったのですが、決め手は、輝度・コントラストの調整範囲の狭さと動画に対するレスポンスと画質でした。
ゲームの感想を書いていたページ 2005-04-09 どうやら、DELL24インチ液晶 UltraSharp 2405FPW は、静止画はきれいらしいのですが、動画はうまくないようです。華麗なる非日常 なるホームページに公開してあった写真を見れば、DELLの画質も、一目りょうぜんです。そんなあんなで、ＩＯにしました。
|
| 華麗なる非日常 のホームページより引用させていただきました。 |
|
|
|
|
|
|
ｉｎｔｅｒｎｅｔhachioji様
はじめまして
YahooID：ｅｒｏｅｄｅｎこと渡邉と申します。突然のメールで大変ご無礼申し上げます。
先日は当方が出品致しましたオークションにご入札頂きまして誠に有難う御座います。
この度出品致しました商品の在庫を多数確保する事が出来ました。
ｉｎｔｅｒｎｅｔhachioji様さえ宜しければご入札頂きました価額にてお譲りさせて頂きたいと存じております。
ご入札頂きましたオークションについては以下の通りとなります。
商品名：即納 ○ 新品ご入札価額：73,000円
尚、この度は直接取引となりますので送料を当方負担とさせて頂きます。
また、送金手数料分と致しましてご入札頂きました価額より500円割引かせて頂きます。
上記金額より500円差し引いた金額をご送金頂ければ結構です。
商品につきましてはご送金確認後即日、若しくは翌日に発送可能な様に梱包済みです。
上記内容でお取引頂けるようでしたら以下の内容をご記入の上ご返信頂けますようお願い致します。
・お届け先ご住所
・ご氏名
・お電話番号（携帯電話で結構です）
・ご送金予定日
・ご送金時のご名義（お届け先ご氏名と異なる場合）
尚、ご返信の際は商品管理の為に件名を変えずにご返信頂けると幸いです。
当方の連絡先及びご送金頂く口座は以下の通りとなります。
三菱東京UFJ銀行
渋谷支店 普通
3766870
渡邉 雅之（ワタナベ マサユキ）
北海道札幌市白石区本郷通8丁目南3－1
ライオンズマンション本郷通Ⅱ304
渡邉 雅之：auction@xqg.biglobe.ne.jp
TEL/FAX
011-862-1287
以上、宜しくご検討頂けます様お願い致します。 |
|
|
|
|
|
そこで、量販店で評判のよい液晶モニターを、オークションなら、安く買えるのではないかと、二つのオークションに参加してみました。
- ＹＡＨＯＯオークション
- ＢＩＧＬＯＢＥオークション＆ショッピングの[ビッダーズ]
一台、落札しました。届いてみると、これが感激で、「LCD-AD202Gシリーズ」は大画面、「プレミアムMVAパネル」という高品質パネル採用、20.1型
デジタル＆アナログ液晶ディスプレイで、上下左右170°のワイド視野。デジタル入力端子(DVI-D)もケーブルも標準添付されていました。
D大学生のブログ 不定期更新のもと日誌: デュアルディスプレー でも、LCD-AD202G と アナログＣＲＴディスプレーで構成していました。この組み合わせでうまくいけば、資源を無駄にしないで、有効活用できると思って、グラフィックボード付属の変換アダプターを使って、愛着のあるＳＯＮＹ 17ES2 アナログＣＲＴディスプレーの接続をトライしてみました。結果はまったくの無駄骨でした。その結果、またデジタル入力の同じ機種を、一台をオークションで購入しました。確かにこのディスプレーでは、印刷しなくても文書を読めるのでこれは結構優れ物のようです。
YAHOOオークション振り込め詐欺にご注意
何度も入札に失敗したのですが、その間、出品者と称する人から繰り上げ落札を持ちかけるメールが多くて困りました。次の文章はその一例ですが、ここに載せてないメールは、もっと巧妙です。いずれも出品者に確認したところ、同じメールが皆さんに届いているようですので、オークションに参加される方は、詐欺に引っかからないようにご注意してください。
オークションに参加される方には、詐欺の危険性ばかりではありません。購入したけど、まったく動かなくても文句はいえないのです。このように保障を期待できないのです。『ご理解のある方のみの入札とサポートなし、ノークレーム、ノーリターンでお願いします。』という言葉の意味すること自己責任を理解することが大切です。
それに安く買ったと思っても、落札金額に1000円前後の送料、さらに消費税とかオークション参加費が加わって驚かされることがあります。さりとて入札・落札後のキャンセル及び返品はできないし、落札後の値引交渉もできないので注意してください。
|
|
|
４）設定方法 |
デュアルディスプレーは次のように設定方法できます。
 |
|
まず、２本のケーブルをグラフィックボードに接続して、ディスプレーの電源をいれます。入ったらパソコンを起動します。Ｗｉｎｄｏｗｓが立ち上がると、グラフィックボードと新しいディスプレイに対応するドライバが入っていることがあります。インストールされてなければ、付属のＣＤをセットし、ドライバをインストールします。 |
| スタートをクリックしてください。 |
|
コントロールパネルをクリックしてください。 |
 |
|
 |
|
|
|
画面をクリックしてください。
 |
|
|
| 設定をクリックしてください。 |
|
|
 |
|
 |
上の様に 二画面の表示があれば、デュアル・ディスプレー環境は、実現可能です。
Windowsデスクトップをこのモニタ上で移動できるようにする にチェックを入れる。これでデュアルモニター可能となり、カーソルを行き来させたり、画像やウインドウを２画面にまたがらせて表示させることができます。
|
|
|
|
５）ベンチマーク試験 |
這えば、立て。立てば、歩め。夢は尽きることがない。そんなわけで、ベンチマークテストをしてみました。
3Dグラフィック性能を測定するベンチマークソフトの定番である日本AMD株式会社開発の独自ベンチマークプログラム「N-Bench」は、残念ながらＮＯＲＴＯＮのソフトと競合するようで、測定不能でした。
店頭でグラフィカルなデモを行っているのは SPECviewper ですね。
この結果は次のとおりでしたが、デュアルディスプレイ環境で行うと、多分壮観ですね。 |
|
ハードディスク&CPU&画面描画の速度を測るベンチマークソフト HDBENCH での結果は次のとおりで、満足できる結果が得られましたので、ご報告いたします。 |
Run All Summary
---------- SUM_RESULTS\3DSMAX\SUMMARY.TXT
3dsmax-03 Weighted Geometric Mean = 8.299
---------- SUM_RESULTS\CATIA\SUMMARY.TXT
catia-01 Weighted Geometric Mean = 6.693
---------- SUM_RESULTS\ENSIGHT\SUMMARY.TXT
ensight-01 Weighted Geometric Mean = 6.241
---------- SUM_RESULTS\LIGHT\SUMMARY.TXT
light-07 Weighted Geometric Mean = 5.645
---------- SUM_RESULTS\MAYA\SUMMARY.TXT
maya-01 Weighted Geometric Mean = 8.226
---------- SUM_RESULTS\PROE\SUMMARY.TXT
proe-03 Weighted Geometric Mean = 8.552
---------- SUM_RESULTS\SW\SUMMARY.TXT
sw-01 Weighted Geometric Mean = 6.715
---------- SUM_RESULTS\UGS\SUMMARY.TXT
ugs-04 Weighted Geometric Mean = 6.829
|
|
★ ★ ★ HDBENCH Ver 3.30 (C)EP82改/かず ★ ★ ★
ALL:50641
Integer Float:87188 98360
MemoryR MemoryW MemoryRW:208146 95654 185036
Rectangle Text Ellipse BitBlt DirectDraw:45560 14776 9720 128 59
Read Write Copy Drive:43666 45490 1825 C:\100MB
|
|
６）ＣＰＵクラー取付 |
 冬の間はＣＰＵ温度３９℃だったインテルボックスファンも春になり暖かくなってきたら、ＣＰＵ温度が６０℃を超える有様。ケース側板にドリルで穴をあけても何だか怪しい。このようなことでは夏を迎えられないと思い、ＣＰＵクラーを思い切って購入することにしました。気にかけたＣＰＵクラーも有ったのですが、買いに寄ったヨドバシの店員さんの薦める CL-P0114 商品名 Big Typhoon 。日経WinＰＣ販売実績１位とケースに気をそそる表記がありました。高さは130mm程度あり、サイドパネルに届きそうでしたが、購入を速断しましたが、余裕で取り付けできました。
２９℃。予想外の効果ににうれしいかぎりです。グーグルして分かったことは台湾サーマルテック(Thermaltake)の人気CPUクーラーだったようです。12cmウルトラサイレントファン搭載し、銅製底面、高密度フィンを使った銅製クーラーが熱伝導率が高く、さらにヒートパイプ6本搭載で最高放熱効果抜群。
冷却ファンの回転数と動作音は1,300rpm±10％/16dBなによりもうれしい最静音。 お勧めホームページ http://jisaku.blog39.fc2.com/blog-entry-4.html |
７）処理速度の高速化 |
  (追伸)Date 2006/05/01 22:39
マザーボードについてきたＣＤＲＯＭにあったソフトでオートオーバクロックボタンを押したが最後、ＢＩＯＳも出ない始末。こんな時はヨドバシで買ったことを感謝して、修理にだしました。

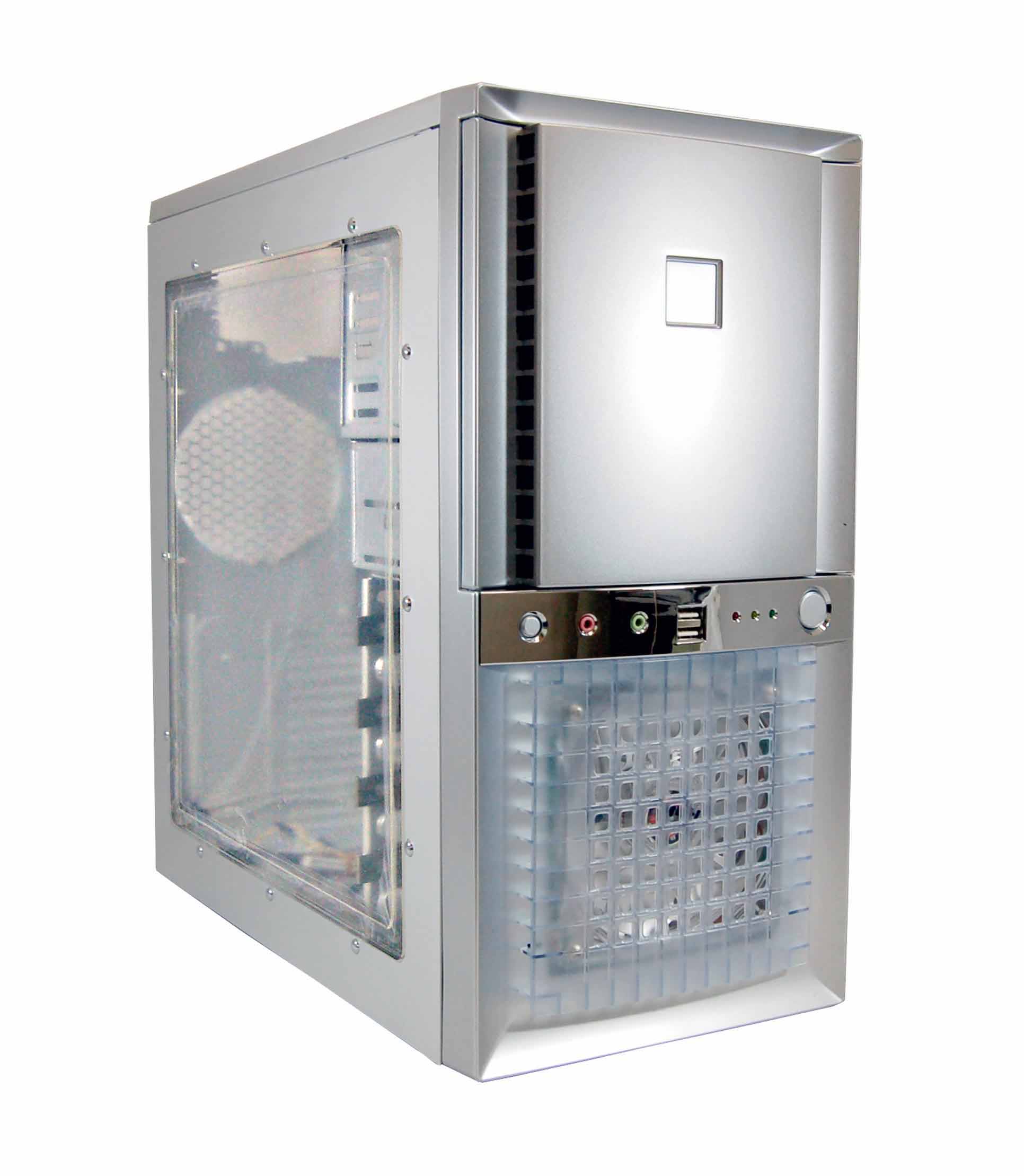

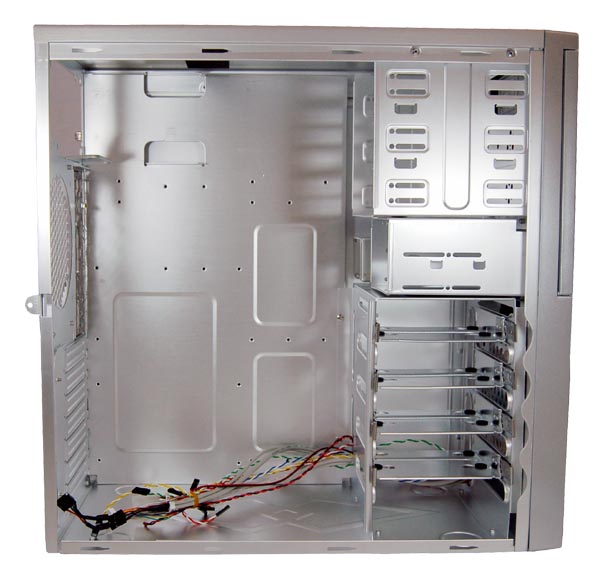

修理があがるまでの間、①駄目もとで64bitマザーボードの新基準Inte945Gマザーボード（前出のＧＩＧＡＢＹＴＥ「GA-8I945G」）に、②浮いたメモリーを1枚追加してデュアルにしました。③折りしもＹＡＨＯＯストアーで見つけたバルク品のＣＰＵをCeleron D351（3.2G）を取り付けて、④ＯＳをＷｉｎｄｏｗｓＸＰ SP２、⑤PCケースをAntec Super Lanboy 社製Super LANBOYというおしゃれな超軽量 アルミニウムスーパーミニタワー型ケース、⑥INTERNET EXPLORER７にと気分転換を兼ねて新しく組み変えてみました。
動作ＯＫ。どうやら、最前の故障の原因は、グラフィックボードとアナログＣＲＴの相性だと気づきました。
成果は、ＣＰＵファン回転数1278回転、気になる温度といえば41℃で問題ない。
|
Run All Summary
---------- SUM_RESULTS\3DSMAX\SUMMARY.TXT
3dsmax-03 Weighted Geometric Mean = 9.897
---------- SUM_RESULTS\CATIA\SUMMARY.TXT
catia-01 Weighted Geometric Mean = 7.987
---------- SUM_RESULTS\ENSIGHT\SUMMARY.TXT
ensight-01 Weighted Geometric Mean = 7.140
---------- SUM_RESULTS\LIGHT\SUMMARY.TXT
light-07 Weighted Geometric Mean = 8.833
---------- SUM_RESULTS\MAYA\SUMMARY.TXT
maya-01 Weighted Geometric Mean = 10.55
---------- SUM_RESULTS\PROE\SUMMARY.TXT
proe-03 Weighted Geometric Mean = 10.17
---------- SUM_RESULTS\SW\SUMMARY.TXT
sw-01 Weighted Geometric Mean = 8.332
---------- SUM_RESULTS\UGS\SUMMARY.TXT
ugs-04 Weighted Geometric Mean = 8.101 |
|
|
|
|
|
プログラマブルシェーダ3.0（Shader Model 3.0，以下SM3.0）やデュアルコアCPU，PhysXテクノロジーなどに対応したFuturemarkの3Dベンチマークテスト3DMark06も完走しました。でも、Basic（無料）版でテストできるのは，Game Test 1/2，HDR/SM3.0 Test 1/2，CPU
Test1/2のみです。そのほかのテストを行うには，有料のAdvanced版（19.95ドル）かProfesional版（490ドル）が必要です。
 |
|
 日本語版のnorton internet security 2006Windowsは同じパソコンでも数回しか再インストールできないようで、ちょうど再インストール制限回数を超えたのでロックがかかって認証してもらえませんでした。しかたがないので、手元にあったＧＩＧＡＢＹＴＥマザーボードおまけソフトのnorton internet security 2005（英語版）ソフトをインストールしました。「N-Bench」も問題無く完走しました。
 気になるシステム総合マシン評価も、PC-DOCTOR 2002 の測定結果は、左のとおりでした。ハードウェア入れ替え前後の比較モードも搭載しており、すばらしいコンピュータライフをバックアップしてくれます。 |
|
|
|
 ＣＰＵ
CeleronD 351（ＬＧＡ７５５タイプの3.2GHｚ）を確認できます。 |
|
 Memory
PC5300 DDR2/DDR2/667/CL4
240PIN SDRAM 512MBです。Dual動作（CL4-4-4-12）を確認できます。 |
|
４）考察 |
●2006.3.17
大画面をさらに快適に使える高い視認性。見る位置(角度)による色調変化を低減し、美しさと見やすい。1台のコンピュータからいくつものウィンドウを一台のディスプレで表示すると、閉じたり、開いたりと大変窮屈です。もう一台のディスプレを用意して、別のウィンドウを開くと快適な環境ができます。
このホームページは、リンク画面が右側ディスプレイに表示され、デュアル・ディスプレイ環境にも対応しています。ホームページの作成時に 画面が広ければ広いほど作業効率は上がりますが、とても効率が良いです。
もう、あまりの快適さにそれまでの環境には戻れないでしょう。
電気に詳しくない方や自信のない方にはお勧めしません。最初から、フェイス社などの標準で2台の17型モニターが付属するタイプのトレーダーパソコンを購入するのが、手っ取り早く、無難でしょう。 |
